Imagina abrir a torneira e não sair água. Ou pior, descobrir infiltrações nas paredes da sua casa nova.
Problemas assim acontecem quando ignoramos o projeto hidráulico.
Neste artigo, vou explicar tudo sobre esse documento essencial. Você vai entender como funciona cada parte do sistema que abastece sua casa.
Vai aprender a ler plantas hidráulicas sem complicação. E vai descobrir por que não dá para economizar nessa etapa da construção.
Vamos deixar esse assunto bem mais simples do que parece.
O que é um projeto hidráulico?
O projeto hidráulico é o planejamento de todo o sistema de água e esgoto de uma edificação. Ele determina como a água chega, circula e sai da construção.
Cada cano, cada conexão, cada reservatório tem seu lugar certo. Nada é improvisado.
O sistema começa na ligação com a rede pública. Segue para os reservatórios. Depois distribui água para todos os pontos da casa.
Não é só sobre água limpa. O projeto também define como a água suja será coletada e destinada corretamente.
Diversos fatores influenciam o projeto. O tipo de edificação, número de usuários, pressão disponível na rede pública.
Um bom projeto prevê o consumo diário. Calcula a capacidade ideal dos reservatórios. Dimensiona tubulações adequadas para cada trecho.
Tive um cliente que construiu sem projeto hidráulico. Seis meses depois, a água não subia para a caixa d’água. O motivo? Tubulação subdimensionada.
O projeto também considera a topografia do terreno. Em áreas com declive, pode ser necessário instalar bombas de recalque.
Principais elementos do projeto hidráulico
O sistema hidráulico tem várias partes. Vamos conhecer as principais.
Sistema de água fria e reservatórios
O sistema de água fria começa no hidrômetro. É o equipamento que mede o consumo de água da edificação.
Do hidrômetro, a água segue para o reservatório inferior. Em casas pequenas, pode ir direto para o reservatório superior.
Os reservatórios precisam ter capacidade adequada. O padrão é prever consumo para dois dias, no mínimo.
Uma casa com quatro pessoas precisa de pelo menos 1000 litros de reserva. Isso considerando 125 litros por pessoa por dia.
As tubulações de água fria geralmente são de PVC. O diâmetro varia conforme a vazão necessária em cada ponto.
A coluna de alimentação liga os reservatórios inferior e superior. Precisa ser dimensionada corretamente para evitar perda de pressão.
O barrilete é o conjunto de tubulações que sai do reservatório superior. Distribui água para os diversos pontos da edificação.
Cada prumada alimenta um setor específico. Banheiros, cozinha, área de serviço têm suas próprias prumadas.
Os ramais são as tubulações horizontais. Conectam as prumadas aos pontos de consumo, como torneiras e chuveiros.
Um erro comum? Não prever registros de gaveta em cada ambiente. Eles permitem manutenções sem interromper toda a água da casa.
Sistema de água quente e aquecedores
O sistema de água quente começa no aquecedor. Pode ser a gás, elétrico ou solar, dependendo do projeto.
As tubulações para água quente são especiais. Usamos CPVC, PPR ou tubos de cobre, que resistem a altas temperaturas.
O dimensionamento considera a simultaneidade de uso. Quantos chuveiros podem funcionar ao mesmo tempo sem perder pressão?
O caminho da água quente deve ser o mais curto possível. Tubulações longas causam perda de calor e desperdício de água.
Sistemas de recirculação são usados em edificações maiores. Mantêm a água quente circulando para disponibilidade imediata.
Os aquecedores a gás precisam de ventilação adequada. O projeto prevê dutos específicos para saída dos gases.
Sistemas solares exigem planejamento especial. O reservatório térmico e as placas coletoras precisam de localização estratégica.
Um erro que vejo com frequência? Dimensionar o aquecedor apenas para o chuveiro, esquecendo de outros pontos como torneiras.
Trabalhei em um projeto onde o cliente queria água quente em toda a casa. Tivemos que adaptar o sistema para atender lavanderia, cozinha e três banheiros.
Sistema de esgoto sanitário e ventilação
O sistema de esgoto coleta e conduz os efluentes da edificação. Leva tudo para a rede pública ou para sistemas individuais de tratamento.
Cada aparelho sanitário tem seu próprio ramal de descarga. Vasos sanitários usam tubos de 100mm. Pias e tanques, 40mm ou 50mm.
Os ramais de esgoto conectam vários aparelhos. Conduzem os dejetos até as tubulações principais, chamadas de tubos de queda.
A declividade é essencial no esgoto. O mínimo é 1% para ramais e 2% para subcoletores, garantindo o fluxo adequado.
O sistema de ventilação evita mau cheiro e refluxo. Colunas de ventilação equalizam a pressão dentro das tubulações.
Cada tubo de queda precisa de um respiro. É uma tubulação que sai acima do telhado, permitindo a saída de gases.
Caixas de inspeção e gordura são obrigatórias. Permitem manutenções e evitam entupimentos na rede pública.
As caixas de gordura são essenciais nas cozinhas. Retêm resíduos oleosos que poderiam obstruir as tubulações.
Em áreas sem rede pública, o projeto prevê fossas sépticas e sumidouros. Ou sistemas compactos de tratamento de esgoto.
Já vi muitos casos de refluxo de esgoto por falta de ventilação adequada. Um problema que poderia ser evitado com um bom projeto.
Como ler e interpretar um projeto hidráulico
Entender as plantas facilita o acompanhamento da obra. Vamos aos principais aspectos.

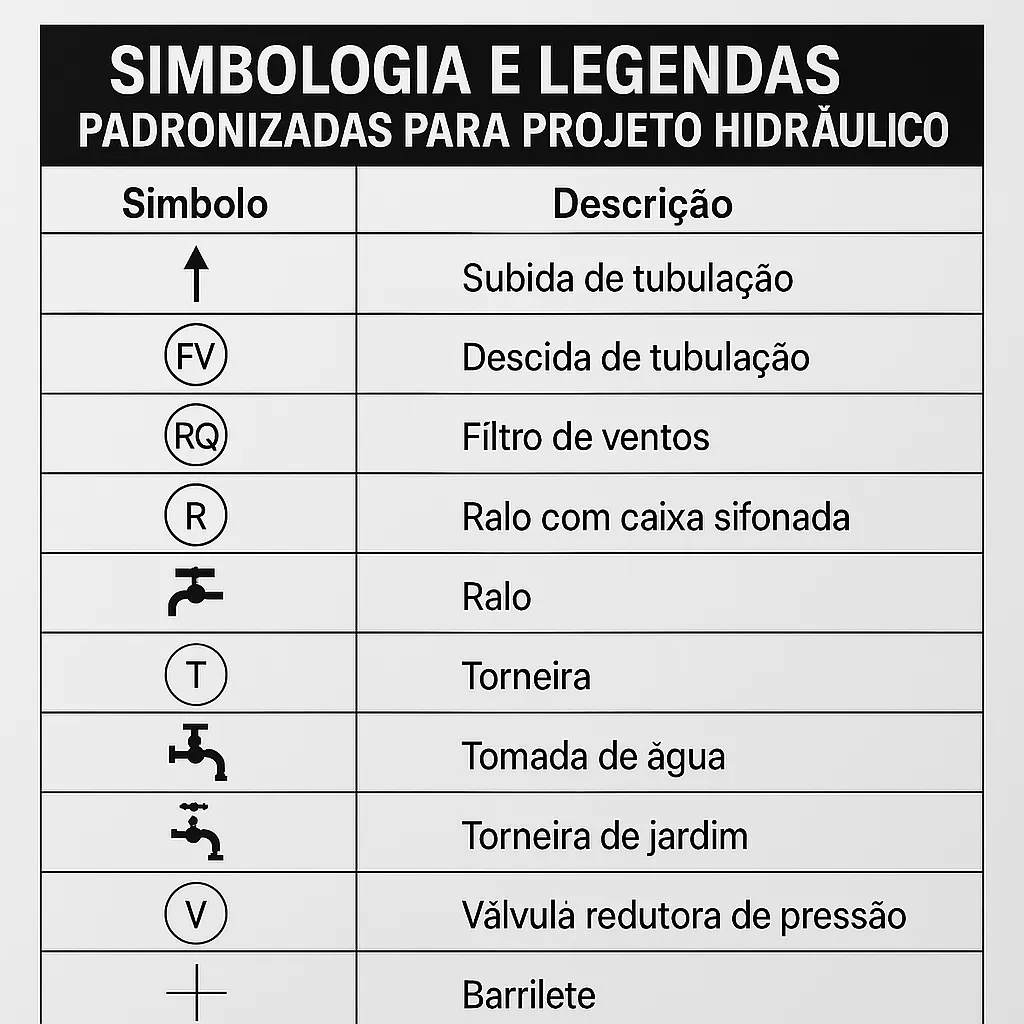

Simbologia e legendas padronizadas
Cada elemento do sistema tem seu próprio símbolo. Tubulações de água fria aparecem em azul nas plantas.
Água quente é representada em vermelho. Esgoto geralmente aparece em marrom ou preto.
Uma torneira de jardim é indicada por um pequeno círculo com “TJ” ao lado. Um vaso sanitário tem forma similar ao equipamento real.
As legendas explicam cada símbolo usado. Sempre comece a leitura por elas para entender a representação.
O diâmetro das tubulações aparece junto às linhas. Geralmente em milímetros, como Ø25mm para um tubo de 25 milímetros.
Setas indicam o sentido do fluxo. Especialmente importante nas tubulações de esgoto, que dependem da gravidade.
Registros são representados por pequenos traços perpendiculares à tubulação. Diferentes símbolos para registros de gaveta ou pressão.
Conexões como joelhos, tês e reduções têm símbolos específicos. Aparecem nos pontos onde a tubulação muda de direção ou diâmetro.
As cotas mostram as distâncias exatas. Indicam onde cada ponto de água ou esgoto deve ser instalado.
Um erro de iniciante? Confundir tubulações de água e esgoto. Sempre verifique a legenda de cores e símbolos antes de interpretar.
Isométricos e diagramas de fluxo
Isométricos são desenhos tridimensionais do sistema. Mostram como as tubulações se desenvolvem no espaço real.
Eles permitem visualizar todos os níveis da instalação. Do ponto mais alto ao mais baixo, incluindo as conexões necessárias.
Cada trecho de tubulação é representado com seu comprimento real. As conexões aparecem nos pontos exatos onde ocorrem.
O isométrico de água mostra o caminho desde o reservatório até cada ponto de consumo. Identifica registros e válvulas no percurso.
Para o esgoto, o isométrico mostra a declividade das tubulações. Indica também as conexões entre os diversos ramais.
Os diagramas de fluxo são mais esquemáticos. Mostram a sequência lógica do sistema, sem preocupação com escala.
Para ler um isométrico, comece identificando os níveis. Reserve superior, barrilete, ramais e pontos de consumo.
No isométrico de esgoto, identifique primeiro os aparelhos sanitários. Depois siga o caminho até o coletor predial.
Quando acompanho obras, sempre levo os isométricos impressos. Eles facilitam muito a execução correta das instalações.
Detalhes construtivos e especificações
Os detalhes construtivos ampliam partes específicas do projeto. Mostram como executar corretamente cada elemento.
Um detalhe típico é o do reservatório. Mostra como instalar válvulas, extravasores e tubulações de limpeza.
O detalhe do banheiro é essencial. Indica a altura exata de cada ponto de água e esgoto nas paredes.
As especificações complementam os desenhos. Indicam materiais, métodos de instalação e procedimentos de teste.
Para shafts e áreas técnicas, os detalhes são ainda mais importantes. Mostram como organizar várias tubulações em espaços restritos.
Detalhes de fixação indicam como suportar as tubulações. Diferentes tipos de suporte para diferentes situações.
A impermeabilização tem detalhes específicos. Mostram como proteger a edificação em áreas úmidas como banheiros e cozinhas.
Os cortes transversais são muito úteis. Revelam como as tubulações passam por lajes e paredes.
Um engano comum? Ignorar os detalhes por parecerem óbvios. Eles contêm informações cruciais para a qualidade da instalação.
Materiais e especificações técnicas
A escolha correta dos materiais garante durabilidade. Vamos conhecer os principais.
Para água fria, o PVC soldável é o mais comum. É econômico, durável e fácil de instalar.
Água quente exige materiais especiais. O CPVC suporta temperaturas até 80°C. O PPR aguenta até 95°C.
O PEX é versátil e ganhou popularidade. Pode ser usado tanto para água fria quanto quente, com flexibilidade extra.
No esgoto, usamos PVC série normal para instalações internas. Para áreas externas ou enterradas, PVC série reforçada.
As conexões devem ser do mesmo material das tubulações. Um joelho de PPR para tubo de PPR, por exemplo.
Tubulações aparentes exigem cuidados estéticos. Existem opções cromadas ou com acabamento especial para essas situações.
O diâmetro varia conforme a aplicação. Lavatórios usam tubos de 25mm para água e 40mm para esgoto.
Para prumadas longas, considere tubos com proteção acústica. Evitam o ruído desagradável da água descendo.
Válvulas e registros controlam o fluxo da água. Registros de gaveta para setores inteiros, registros de pressão para chuveiros.
Louças e metais precisam ser compatíveis com o sistema. Vasos com caixa acoplada exigem pontos de água específicos.
Normas técnicas e regulamentações
As normas garantem segurança e funcionalidade. Conheça as principais.
A NBR 5626 regula instalações de água fria. Define critérios desde o dimensionamento até procedimentos de manutenção.
Para água quente, a NBR 7198 é a referência. Estabelece padrões de segurança e eficiência térmica.
O esgoto sanitário segue a NBR 8160. Determina como projetar sistemas que evitem contaminação e mau funcionamento.
A NBR 15527 trata do aproveitamento de água de chuva. Uma tendência crescente em projetos sustentáveis.
A pressão mínima nos pontos de utilização é definida por norma. Chuveiros precisam de pelo menos 10 kPa (1 mca).
A pressão máxima também é limitada. Não deve ultrapassar 400 kPa para evitar danos e desperdício.
O dimensionamento considera o uso simultâneo. Nem todos os pontos funcionam ao mesmo tempo.
O não cumprimento das normas traz riscos legais. O responsável técnico responde civil e criminalmente por falhas.
Importância do projeto hidráulico
Um projeto bem feito assegura água em todos os pontos. Na pressão adequada, na temperatura desejada.
O conforto vem da confiabilidade do sistema. Nada pior que um chuveiro que varia de temperatura subitamente.
Dimensionamento correto evita falta d’água. Mesmo em horários de pico, com vários pontos funcionando simultaneamente.
O silêncio das instalações é sinal de qualidade. Tubulações barulhentas indicam erros de projeto ou execução.
Infiltrações destroem construções. Um bom projeto hidráulico é o melhor seguro contra esse problema.
Vazamentos ocultos são perigosos. Podem causar danos estruturais graves antes de serem detectados.
O correto dimensionamento do esgoto previne retornos. Evita o mau cheiro e possíveis contaminações.
Sistemas bem dimensionados consomem menos energia. Bombas trabalham apenas o necessário, reduzindo gastos.
Projetos sustentáveis economizam água. Reúso de águas cinzas e aproveitamento de chuva reduzem o consumo.
A valorização do imóvel é outro benefício. Instalações bem projetadas são um diferencial no mercado imobiliário.
Conclusão
O projeto hidráulico vai muito além de definir onde ficam as torneiras. É um planejamento que garante conforto e segurança.
Investir em um bom projeto é economizar no futuro. Previne problemas, facilita manutenções e evita desperdícios.
As normas existem por um motivo. Seguí-las não é burocracia, é garantia de qualidade para a edificação.
Problemas hidráulicos podem comprometer toda a construção. Infiltrações danificam estruturas, pinturas e acabamentos.
Vale a pena contratar um profissional qualificado. Engenheiros e técnicos especializados dominam as normas e boas práticas.
No fim das contas, a qualidade da instalação hidráulica determina muito da experiência de usar o imóvel. Água na pressão certa, sem vazamentos, sem ruídos.
Sua obra merece essa atenção aos detalhes. Invista em um bom projeto hidráulico e desfrute de tranquilidade por muitos anos.
